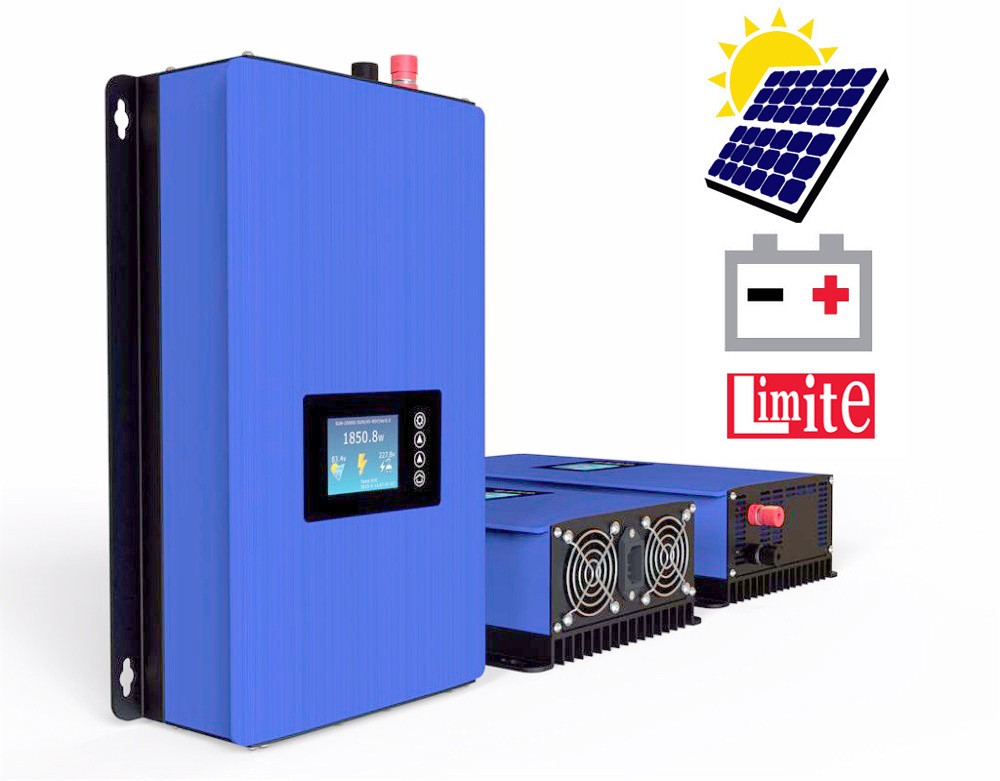

并網太陽能逆變器 光伏并網逆變器 儲能逆變器 2000W 1臺起批

小型太陽能并網逆變器及SGPV系統介紹

 一、系統簡介

小型太陽能并網逆變器，能把太陽能電池板產生的電能，通過其輸出電纜直接和市電并網，而不需要額外的其他設備。安裝使用非常方便可靠。

我們把小型太陽能并網逆變器和太陽能電池板所組成的系統，簡稱為SGPV系統。它包括太陽能電池板，電池板可以是單晶硅，多晶硅，非晶薄膜等任何光伏材料和小型可并網正弦波電源逆變器，逆變器的功率根據所連接的電池板決定。SGPV系統的功率可以根據實際應用進行標準化。目前的規格主要為功率為250W的小型太陽能并網逆變器，配上250W的太陽能電池板，組成一個可以直接并入電網的SGPV系統。

二、技術背景

當今社會，石油、煤等化石能源越來越緊張并最終會完全枯竭，因此用太陽能、風能等可再生的能源是今后能源領域必然的發展方向。

大規模推進太陽能光伏發電，是解決世界能源、環境危機的重要途徑。太陽能光伏發電需要承載體。一類承載體是利用空曠土地，如荒漠化半荒漠化區域、灘涂、農牧場等建設大型光伏電站。此類電站需要土地資源，與傳統的電站一樣，需要長距離建設電網輸電，投資成本高，且在傳輸過程中還會造成損耗。

 另一類就是推廣光伏建筑一體化(統稱BIPV)。這種方式，是把城市各類建筑物當作承載體，充分挖掘“被浪費、荒廢了的屋頂陽光和土地”，甚至利用建筑物的墻面、窗戶、遮陽棚等資源，擴大了太陽能發電的面積。

“陽光屋頂”開辟了清潔能源“就近生產、就地消費”的新模式，既環保節能又節約了土地和成本，因此目前已成為世界各國政府競相鼓勵推廣的新能源生產方式。

由于普遍實行“大電網”的供電方式，千家萬戶“陽光屋頂”所發的電如何并入大電網是目前推廣“陽光屋頂”的最大障礙。

而SGPV系統就是為了解決這個并網障礙而研發的一種能直接和市電并網的太陽能光伏并網系統。

三、系統優勢

SGPV系統與傳統的太陽能并網系統相比，具有很多明顯的優點：

1、 單位功率成本低，安裝方便，能充分利用城市各類建筑物資源，可以安裝在任何建筑物的陽光面，且維護成本極低。

2、 組合使用方便。SGPV可以單獨并網使用，也可組成陣列并網使用，組合非常自由，且組合數量不受系統本身的限制，你可以根據需要任意加減系統中的SGPV的數量。而傳統的太陽能并網系統，一般是把一組太陽能電池板串接起來，得到較高的輸入電壓，然后用一個較大功率的并網逆變器，把太陽能電池板轉換的電能并入電網，并網逆變器的功率與太能電池板相匹配。然而當需增加電池板時，如果電池板的總功率超過所配置的并網逆變器，就必須要增加一個更大功率的并網逆變器了。

3、 組合系統中SGPV之間沒有相互影響。傳統的太陽能并網系統都是把太陽能電池板串接起來，得到較高的輸出電壓，然后接入可并網逆變器的輸入端。盡管可并網逆變器具有MPPT（最大功率點跟蹤）功能，但這個最大功率點是對整個串接起來的太陽能電池板來說的，如果系統中的某一塊電池板由于某些原因，如落葉，鳥糞，灰塵，陰影等，造成其性能下降，這樣會造成整個系統的性能下降。而SGPV就沒有上述的弊端。如果由SGPV組成的系統中的某一塊太陽能電池板的性能下降，只是這塊電池板本身的性能下降，不會影響系統中的其他的SGPV的性能。

4、 提高整個系統效率。因?yàn)閭鹘y(tǒng)的太陽能并網系統中的并網逆變器的MPPT是對串接在一起的整個系統來說的，其得到的最優化是串接系統的最優化，但并不一定是對每塊太陽能板的最優化，因?yàn)榇拥南到y(tǒng)具有匹配誤差。而SGPV由于配置獨立的小型太陽能并網逆變器，而其所配的小型并網逆變器同樣具備MPPT功能，因此能使每一塊電池板都工作在最大功率點，這樣能提高整個系統的效率。

5、 自身功耗極低。由于SGPV所配的小型太陽能并網逆變器所使用的器件大多采用數字邏輯器件和低功耗MCU，因此其功耗非常低，不會因?yàn)橄到y(tǒng)中小型并網逆變器的數量而額外增加整個系統的功耗。

四、使用說明(必讀)

1、連接太陽能電池板的輸出電纜到并網逆變器的直流輸入端子，確保極性是正確的，即太陽能電池板輸出的正極接并網逆變器的正極，負極接負極。推薦的最大輸出直流電纜的大小是8AWG，可以容許30A的電流。長度小于8米，過長的電纜將導致更高的電壓下降。太陽能電池板輸出功率范圍為20瓦至250瓦（TEG-250W）。

2、根據您的電網交流電壓，正確選擇并網逆變器的規格，把逆變器中的電壓選擇開關撥到正確的位置。

3、把并網逆變器輸出交流電源線的插頭插入家用電網的插座上。

4、當并網逆變器檢測到太陽能電池板和電網都正常，并網逆變器開始工作，把電池板的能量并入到電網中。3個綠色LED指示燈將開始周期性地從左向右循環顯示，循環顯示的速度越快，表明并入到電網的電量越多。

    5、如果電網停電時，并網逆變器檢測不到市電的存在，則會自動停止向電網供電，以確保安全，這個功能叫“反孤島保護”

五、安裝示意圖

七、參數：
