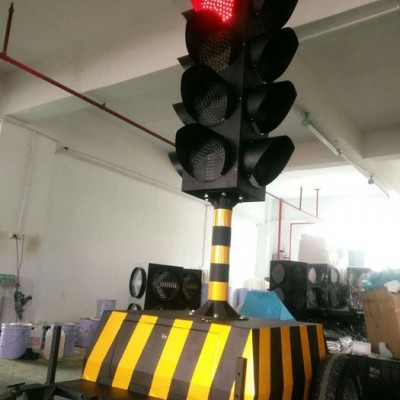

太陽能移動信號燈圖片

太陽能移動信號燈結構

移動式燈箱的結構由：手拉桿、戶外防水箱、蓄電池、信號控制系統、????100剎車輪組成；

B、信號燈可升降式主桿：

信號燈可升降式主桿由：上法蘭盤、下法蘭盤、上固定桿、下固定桿、鋼絲繩子、齒輪和手柄組成；

C、紅綠燈一體化燈箱：

紅綠燈一體化燈箱由：四面防水燈箱、亞克力透鏡、LED燈板、驅動板燈、遮陽板組成

D、太陽能發電光伏板：

太陽能發電光伏板由：太陽能電池板、安裝支架組成；

1：先把一體化燈箱底部的兩根線電纜先穿入可升降式主要桿上法蘭盤，然后從下法蘭盤把電線拉出來，其次用配套好的4個M14×40的螺絲先固定還一體話燈箱和升降桿；（注：連接時，小心不要壓斷電纜線）：

2：安裝可移動底座和步一之間的連接（連接是先將兩個電纜線伸進可移動燈箱里邊，注意不要壓電纜線，升降手柄放在手拉桿面）然后用4個配套好的M14×40的螺絲把固定好底座；

3：安裝一體化燈箱上的12片遮陽板；

4：然后安裝太陽能電池，太陽能電池安裝支架留有兩個????12通控，安裝時只需要把配置好的兩個M12的螺絲固定在一體化燈箱上即可，安裝好后請將太陽能板的電源線插到一體化燈箱頂部的航空接頭，然后固定好（這里值得注意的是，正常使用時太陽能電池板必須朝南方向；根據實際情況調整好太陽能板的上下角度）

5：步一到步四安裝好后，把移動底座的上蓋和側面的小蓋的螺絲打開，從控制面板的出線口內穿入一根小鐵絲，然后把兩根電纜線拉上來，然后按航空接頭的針控4位對4位對接，5位對5位對接就可以了。

下圖為創安達公司客戶使用實列展示：
