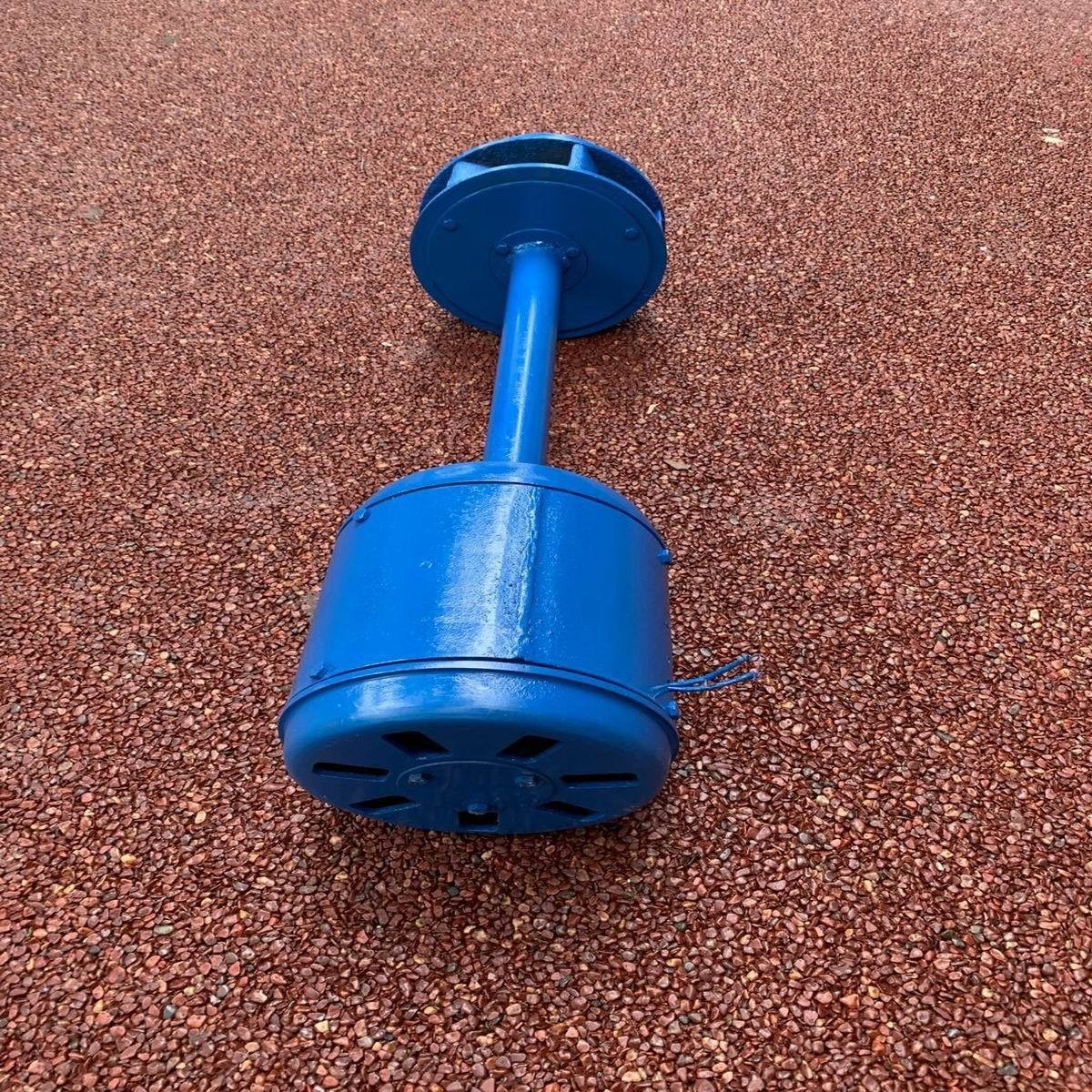

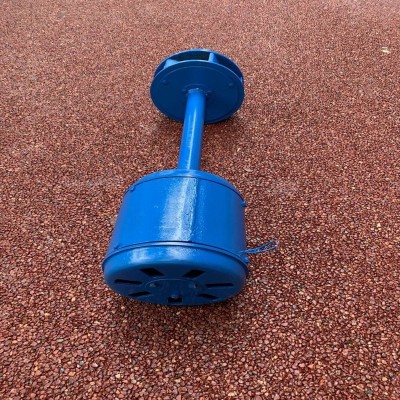

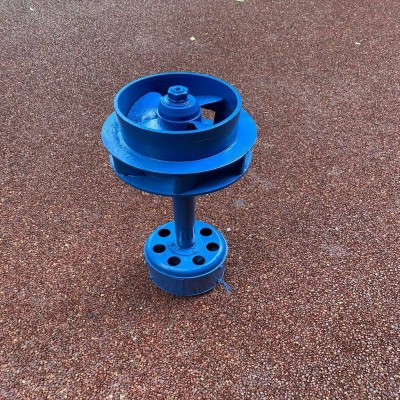

功率：1500W

  流 量  ：0.07m3/s             水 頭  ：2-4m
   轉 速  ：500-1500轉       電壓220v    電流6.5a

以上標的10元快遞費是1kg價格，親拍下運費費用改0后在付款，汽車物流運費到付，機電產品比較重淘寶價格不包括運費，實際運費請與店主咨詢，快遞運費另外增加。
 運費由買家承擔

淘寶產品價格不包括運費，實際運費請與店主咨詢，運費一律默認為買家提貨時直接付給物流公司，即買家到付運費。避免了賣家從運費中賺取費用的可能性以及提高物流公司對貨物的責任心。機電運輸較為特殊性，以公路物流，運輸網絡基本覆蓋全國。產品價格不包括運費，運費是依據機電產品的體積立方數和運輸里程為依據計算的，我們所發物流公司都有長期合作關系，價格實惠。

安裝使用說明書

一、軸流式水力發電機組使用說明書：

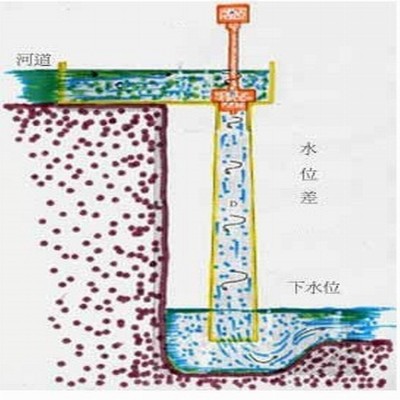

1、結構及原理（附圖一）

如例圖一：

軸流式水輪發電機的工作原理：主要是利用尾水管形成真空吸管，拉吸上游的來水使其形成射流，沖射水葉旋轉，從而由水流動能轉換成機械能，水葉旋轉帶動發電機轉動發出電來。

二、安裝與調試

（1）安裝前準備

①選擇好理想的裝機位置后，量出水頭的高度，測出水的流量，并根據安裝要求和安裝位置的需要，因地制宜地預算出水泥結構的沙、石、磚等所需材料運置到裝機地點。

②根據水輪機的型號和尾水管上邊小、下邊大的開放度倍數，用圓木餅、小方木條或用其它材料制好尾水吸管及排水口的倒制水泥混凝土模具。（如例圖二）

單位：厘米計

A、B表示圓木餅和小方木條一起的直徑數

      10型 ；A=10、B=20、C=15、D=25

   12型；A=12、B=24、C=20、D=30

   15型；A=15、B=30、C=25、D=40

   20型；A=20、B=40、C=30、D=50

   25型；A=25、B=50、C=40、D=55

H以水頭高度而定   M以山勢的坡度而定

（2）施工前準備

①根據圖二數據，20型就按20型先在裝機位置下邊從下水位線算起挖一個60—100厘米的方形坑，然后在挖好的坑底倒一層10—20厘米以上厚的水泥混凝土。作基礎平臺，一定要牢固。

②把制造好的尾水管及排水管模具，用報紙或水泥紙包好（防不脫模）放置到挖好的坑中央。

（3）施工

①先在安裝好的尾水管周圍用磚砌好，保證尾水管的厚度有5—10厘米厚。然后用攪拌好的水泥、沙石混凝土小心地倒到模具外圍的空間里。注意要連續一次倒成，防止脫節漏氣。

②倒制到上面時，注意將水輪機的導水罩拆下，安裝在尾水管的上端和尾水管連接凝固好。同時導水罩和尾水管安裝一定要垂直，否則會影響發電機組的發電量。（如例圖三）

（4）砌渦室的方法及數據

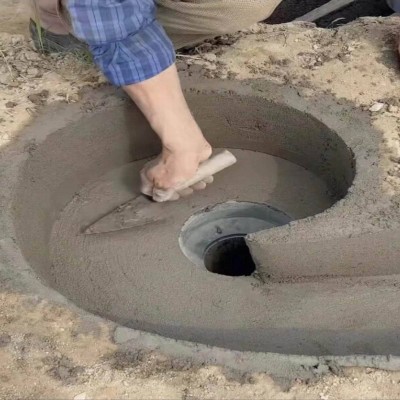

渦室是起導水作用，它的大小是根據水輪機的型號大小而定的。故開砌前，先做一個紙模，確定入水口的大小后，寫上個大的“米”字形，然后根據水輪機的導水量，量出尺寸計算好數據連結點劃出形狀后，剪下紙模放做尾水管上端批平的地面上，最后用磚靠紙邊砌起30—60厘米高，用水泥批圓滑即成渦室。（如例圖四）

10型                                12型

a＝15.5            b＝13.6       c＝11.6          a=17.5       b=15.4                c＝13.2

d=9.7             e=7.8           f=5.8                d=11         e=8.8                 f=6.6

g=3.9             h=1.94         g=4.4              h=2.2

15型                              20型

a=22             b=19.6               c=16.8           a=27           b=23.8            c=20.4

d=14             e=11.2              f=8.4                d=17          e=13.5             f=10.2

g=5.6            h=2.8               g=6.8               h=3.4

25型

a=36.5           b=32            c=27.5             d=23                   e=18.5

f=13.7            g=9.2            h=4.6

（5）裝機

一般水泥結構需要6至7天才能凝固，待凝固好水泥后即可以拆模，拆模時可用Φ16圓鐵或硬小木條從上撞下去，將圓木餅從尾水管下面取出，并把小方木從尾水管上端的導水罩上取出。拆模工作完畢后，核查尾水管如無蜂洞等漏氣現象出現，即可把發電機組安裝在導水罩上牢固。如例圖五。
